Перед осмотром важно выбрать подходящий тип МРТ-аппарата, чтобы максимально точно получить необходимые данные. Современные модели обладают разнообразием конструкций, позволяя специалистам адаптировать оборудование под конкретные задачи. Обратите внимание, что формы и размеры аппаратов могут значительно отличаться в зависимости от назначения, например, для диагностики головного и спинного мозга или суставных тканей.
Классические магнитно-резонансные томографы отличаются цилиндрической формой, которая окружает пациента и создает мощное магнитное поле. Такие устройства славятся высокой точностью изображений и подходят для большинства исследований. Маленькие или открытые модели позволяют снизить уровень дискомфорта, особенно у пациентов, страдающих клаустрофобией. Современные разработки сочетают преимущества обоих вариантов, предоставляя комфорт без потери качества диагностики.
Основные типы МРТ-аппаратов и их конструктивные особенности
Портативные МРТ-сканеры отличаются компактными размерами и легкостью перемещения внутри медицинского учреждения. Они используют сверхтонкие магнитные поля и специально сконструированные катушки, что позволяет получать качественные изображения при ограниченном пространстве. Такой аппарат идеально подойдет для быстрого осмотра в экстренных ситуациях или в условиях ограниченного пространства.
Обратим внимание на открытые МРТ-аппараты, которые имеют расширенный облет внутри камеры и минимальную запертую область. Конструктивно они оснащены горизонтальными магнитами с открытым дизайном, позволяя пациентам чувствовать себя более комфортно во время процедуры. В отличие от закрытых моделей, открытые устройства используют низкие магнитные поля, что действительно снижает риск побочных эффектов и подходит для тех, кто страдает клаустрофобией.
Закрытые или туннельные МРТ-аппараты функционируют на базе мощных сверхпроводящих магнитов, окруженных цилиндрической камерой. Их конструкторское решение обеспечивает получение высококачественного изображения за счет более сильных магнитных полей и высокой стабильности сигнала. Такие устройства предпочтительнее при необходимости детализации мелких структур, например, мозга или суставов.
Параллельно развиваются открыто-туннельные модели, сочетающие преимущества первых двух типов. Они оснащены расширенной камерой, которая позволяет пациентам оставаться более расслабленными, и при этом используют сильные магниты для получения точных изображений. Такой конструктивный подход зачастую выбирает клиники, где важен минимальный дискомфорт пациентов.
Выбор конкретного типа аппарата зависит от целей исследования, условий кабинета и особенностей здоровья пациента. Рассмотрение конструктивных особенностей помогает подобрать оптимальное решение для качественной диагностики и комфортного пребывания во время обследования.

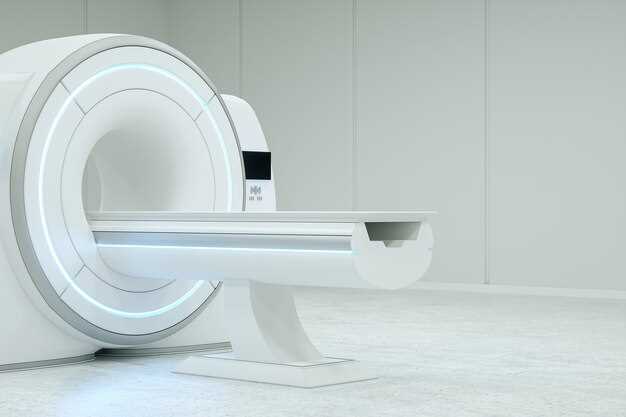

Магнитно-резонансные томографы с открытым типом: преимущества и ограничения
Открытые МРТ-аппараты предоставляют возможность проведения исследования пациентам, страдающим клаустрофобией или большего веса. Такой тип устройства исключает узкое замкнутое пространство, что создает более комфортные условия во время процедуры. Это особенно важно для пациентов, которым важно сохранить спокойствие и минимизировать стресс.
Основным преимуществом является уменьшение уровня тревожности, связанной с ощущением «заточенности» внутри аппарата. Также открытые томографы позволяют легче осуществлять комплексную диагностику, включая исследования с более крупными или неподвижными участками тела. Возможность пациента оставаться в более естественной позе снижает риск некорректных изображений, вызванных движением.
Области применения открытых МРТ заметно шире при необходимости обследования больших объемов тела, таких как крупные суставы или живот. Благодаря большему прогостранству внутри аппарата, врачам проще управлять процессом сканирования и использовать дополнительные устройства или инструменты для точной диагностики.
| Преимущества | Ограничения |
|---|---|
| Более комфортные условия для тяжелых и страдающих клаустрофобией пациентов | Меньшее разрешение и детализация изображений по сравнению с закрытыми моделями |
| Обеспечивают возможность проведения исследований больших частей тела | Часто имеют более длинное время сканирования на одну область |
| Меньшие уровни тревоги у пациентов | Механиеские ограничения, связанные с конструкцией, могут влиять на точность и стабильность изображения |
| Позволяют использовать дополнительные оборудование и позиционирование | Стоимость таких устройств обычно выше, а ремонт и обслуживание требуют специальных навыков |
Стандартные замкнутые МРТ-сканеры: дизайн и внутреннее пространство
Конструкцию классического замкнутого МРТ-аппарата можно представить как длинную цилиндрическую камеру, в центре которой расположена высокоточная система магнитов и котушка-исследователь. Внутри этого пространства создаются сильные магнитные поля, при этом диаметр камеры обычно варьируется от 50 до 70 сантиметров, что обеспечивает достаточно места для комфортного размещения пациента.
Сам корпус выполнен из прочных материалов, обеспечивающих экранирование магнитных полей. Внутренний объем сканера дизайнируется с учетом возможности максимально удобно расположить пациента, избегая дополнительных ограничений. Внутри есть мягкие и антистатические поверхности, создающие ощущение уюта и минимизирующие дискомфорт во время процедуры.
Внутреннее пространство часто оборудовано системой освещения и вентиляции, чтобы снизить стресс и обеспечить циркуляцию воздуха. В некоторых моделях предусмотрены зеркальные или полупрозрачные стенки, что помогает сократить ощущение замкнутости, а также специальные фиксаторы и подушки, чтобы фиксировать тело и предотвращать нежелательные движения во время сканирования.
Доступные модели располагают панелями управления и системами визуализации, расположенными примерно на уровне головы или торса пациента. Внутри находятся устройства для подачи контрастных веществ и отвода отходов, что позволяет сделать процедуру максимально безопасной и быстрой. Общая концепция дизайна сосредоточена на сочетании технической эффективности и комфорта для пользователя.
Мобильные МРТ-установки: особенности переносных систем
Мобильные МРТ-установки позволяют быстро организовать диагностику в условиях любой клиники или даже на выезде, что особенно актуально в экстренных ситуациях и при ограниченных возможностях стационаров. Эти системы отличаются компактными размерами и простотой транспортировки, что обеспечивает их оперативное развёртывание и подготовку к работе за короткие сроки.
Основной особенностью переносных систем является интегрированный механизм питания и охлаждения, который позволяет работать в условиях ограниченного пространства и отсутствия постоянных инженерных коммуникаций. Мобильные установки оборудованы встроенными аккумуляторами и системами охлаждения, что исключает необходимость подключения к стационарным электросетям и водоснабжению.
Технологическая комплектация таких систем включает магнитное оборудование с меньшим весом и габаритами, а также специально разработанные катушки, их легко устанавливать и транспортировать. Использование легких материалов и модульных конструкций облегчает перенос и сокращает время установки, что ускоряет процесс начала обследования.
Для обеспечения безопасности и надежности мобильных МРТ-установок разработаны системы защиты от вибрации и колебаний, а также механизмы фиксации для транспортировки по разным типам поверхности. Это позволяет использовать оборудование на строительных площадках, в палаточных лагерях или организмованных подвижных пунктах диагностики.
Эффективность таких систем зависит от качества источников питания, уровня электромагнитного шумоподавления и точности калибровки. В современных переносных МРТ внедряют автоматические системы самотестирования и диагностики, что помогает своевременно выявлять потенциальные неисправности и быстро их устранять.
Работа с мобильными системами требует наличия обученного персонала, умеющего быстро производить сборку, настройку и обслуживание оборудования. В результате такого подхода врачи и диагностические бригады получают возможность проводить исследования в самых сложных и отдаленных условиях без потери качества результатов.
Высокопольные МРТ-аппараты: особенности конструкции для получения высококачественных изображений
Для обеспечения высокой точности и детализации изображений используют аппараты с мощностью магнитного поля 3 Тесла и выше. Такие системы оснащают сверхпроводящими катушками, которые требуют сложной системы охлаждения жидким гелием. Минимизация уровня вибраций и шумов достигается за счет продвинутых демпферных систем и специальных обечаек вокруг магнитных котушек, что повышает комфорт пациента и качество снимков.
Обязательной частью конструкции является усиленная система радиочастотных котушек – их разрабатывают под разные области тела, что позволяет получать более четкие и контрастные изображения мелких структур. Высокопольные аппараты используют мультиканальные катушки, интегрированные с программным обеспечением, автоматически оптимизирующим параметры сканирования под каждый случай.
Двигатели позиционирования области исследования отличаются высокой точностью благодаря системе servo-управления, что способствует равномерному и точному перемещению катушек и платформы пациента. Следит за стабильностью магнитного поля несколько систем мониторинга, обеспечивающих минимальные отклонения и артефакты.
| Особенности конструкции | Преимущества |
|---|---|
| Магнит сверхпроводящий, мощностью 3 Тесла и выше | Высокая детальность изображений, возможность визуализации мелких структур мозга и сосудов |
| Многоканальные радиочастотные катушки | Повышенный контраст и качество изображений, ускорение процесса сканирования |
| Точная система автоматического позиционирования | Минимизация ошибок, больше комфорта для пациента, больше вариаций исследований |
| Активная система балансировки и стабилизации магнитного поля | Отсутствие артефактов, высокая воспроизводимость результатов |
—
Sponsor
Малотональные системы и их отличие по размеру и форме
При выборе МРТ рекомендуется обратить внимание на малотональные системы, поскольку они занимают меньше места и отличаются компактностью. Размер такого оборудования обычно варьируется от 1 до 2 метров в длину и примерно 50–70 сантиметров в ширину, что делает их более удобными для размещения в ограниченных пространствах.
Формы малотональных систем различаются: большинство из них имеют цилиндрическую или полукруглую конструкцию. Цилиндрические модели позволяют легко интегрировать аппарат в стандартные помещения и обеспечивают равномерное расположение пациента внутри магнитной камеры. Полукруглые варианты, зачастую более эргономичны, предоставляют возможность удобной постановки пациента и снижают уровень шумов во время обследования.
Масса таких систем достигает 1–2 тонн, что значительно легче по сравнению с крупными туннельными моделями, и способствует их быстрой транспортировке или перестановке. Благодаря малым размерам, их можно устанавливать в небольших клиниках или даже в мобильных медицинских пунктах, что делает их более универсальными для различных условий проведения диагностики.
Обратите внимание, что при выборе малотональной системы важно учитывать не только её размеры, но и уровень технического оснащения, скорость сканирования и возможность получения высококачественных изображений. Размер и форма играют решающую роль в комфортности обследования и удобстве обслуживания оборудования в конкретных условиях.
Технологические особенности и конструкционные элементы современного МРТ
Для обеспечения высокой точности диагностики современные МРТ используют сверхпроводящие магнитные системы, которые создают стабильное магнитное поле с силой от 1,5 до 7 Тесла. Это значительно повышает детализацию изображений по сравнению с более старыми моделями.
Ключевым элементом конструкции является широкая сканирующая камера с внутренним диаметров 60-70 см, что увеличивает комфорт пациента и уменьшает ощущение клаустрофобии. Современные томографы оснащены системой активной вентиляции и шумоизоляции, что позволяет снизить неприятные ощущения во время процедуры.
Головные и специальные катушки играют важную роль в формировании высокого качества изображений. К примеру, коилы с многократными элементами улучшают разрешение при исследованиях головного мозга и суставов, обеспечивая четкость деталей даже при малых объемах сигнала.
В конструкции используется мультиканальная система передачи сигналов, которая уменьшает уровень шумов и способствует быстрому получению изображений. Современные модели имеют встроенные интерфейсы для подключения к системе PACS, что ускоряет обработку и передачу данных.
Электронные компоненты МРТ включают высокоточные градиентные системы, способные создавать мощные и точные магнитные градиенты, позволяющие получать изображения с высокой пространственной разрешающей способностью. Это особенно важно при исследовании мелких структур организма.
Для повышения безопасности и надежности аппараты оснащают системами автоматической калибровки и самотестирования, что исключает возможность ошибок в настройках и защищает пациента во время процедуры. Также присутствует система аварийного отключения и мониторинга состояния оборудования в реальном времени.
Клиническое значение магнита: токовые и полярные характеристики
Для получения высококачественных изображений магнитные системы МРТ должны иметь строго определённые токовые и полярные параметры. Обеспечьте стабильность токового режима, чтобы минимизировать шумы и обеспечить равномерность магнитного поля. Контроль силы тока позволяет достичь оптимальной гетерогенности магнитного поля, что критично для диагностики тонких структур и мелких патологий.
Полярные характеристики магнита, или ориентация магнитных линий, должны быть одним из ключевых факторов при выборе оборудования. Однородное магнитное поле, направленное точно в определённой оси, повышает качество изображений и сокращает время сканирования. Использование современных систем с возможностью точной настройки полярности сокращает риск погрешностей и повышает воспроизводимость результатов.
При диагностике обратите особое внимание на параметры магнитного поля: уровень однородности не менее 10 ppm (частей на миллион) внутри рабочей области. Это гарантирует чёткое разграничение тканей и чёткое выделение патологий.
Рекомендуется регулярно проводить калибровку магнитов с учётом токовых и полярных характеристик, чтобы обеспечить стабильность и безопасность процедуры. Поддерживайте параметры в рамках спецификаций производителя и используйте автоматическую диагностику для выявления отклонений в режиме реального времени.
В целом, точный контроль токовых и полярных характеристик магнита позволяет повысить точность диагностических данных, снизить необходимость повторных сканирований и увеличить долговечность оборудования. Интеграция современных методов мониторинга и поддержки настроек способствует достижению максимально высокого качества МРТ-исследований.
Криогенная система и возможность охлаждения магнитных катушек
Для поддержания стабильной работы магнитных катушек в МРТ используют криогенные системы, которые обеспечивают необходимое охлаждение. Современные аппараты используют жидкий гелий, позволяющий снизить температуру до около 4 Кельвинов, что существенно уменьшает сопротивление проволоки и позволяет поддерживать сильное магнитное поле.
Основные компоненты криогенной системы включают:
- Криостат – устройство,
Конструкции зондов и катушек для точной диагностики
Выбор конструкции зондов и катушек напрямую влияет на качество изображения и точность диагностики. Используйте гибридные катушки, выполненные из тонких медных или серебряных проводников, что обеспечивает минимальные потери сигнала и высокую чувствительность. Для передачи сигналов применяйте конструкции с многослойной намоткой, которая усиливает баланс между чувствительностью и устойчивостью к шумам.
Обратите внимание на использование видов катушек: объемных (volume coils) и поверхности (surface coils). Объемные катушки подходят для сканирования больших участков или всего тела, а поверхности – для исследования отдельных органов или участков, обеспечивая более высокое разрешение и детализацию.
Качество материалов влияет и на долговечность оборудования. Необходимо использовать изоляцию с низким уровнем деградации и высокой устойчивостью к воздействию влаги и температуры. Коэффициенты сопротивления и параметры емкости должны строго соответствовать техническим требованиям конкретного МРТ-аппарата.
Для повышения точности и снижения уровня артефактов применяют активные катушки с встроенными предусилителями. Это уменьшает шумы и усиливает сигнал прямо у источника, что особенно важно при исследованиях мелких структур и патологий.
Разрабатывайте системы подключения с минимальными паразитными составляющими, чтобы снизить потери сигнала. Используйте быструю настройку и калибровку катушек для обеспечения стабильных характеристик в течение длительной эксплуатации и смены режимов работы.
Защитные и уровня изоляции: безопасность и комфорт пациента
Регулярно проверяйте исправность защитных экранов и кабинетов. Надежная изоляция снижает уровень воздействия магнитных полей и радиочастотных волн, обеспечивая безопасность пациента и сотрудников.
Используйте современные материалы для изоляции сканирующего оборудования, такие как пенополиуретан и композитные покрытия, снижая шум и вибрацию внутри кабинета. Это помогает уменьшить стресс и дискомфорт во время процедуры.
Настраивайте уровни изоляции в соответствии с классами безопасности, прописанными в международных стандартах, чтобы исключить нежелательное магнитное воздействие на окружающие предметы и людей.
Перед началом работы оба оператора проверяют системы заземления и изоляции аппарата, что является необходимой процедурой для предотвращения электрических сбоев и обеспечения безопасности при повреждении изоляционных покрытий.
При необходимости оснащайте кабины звукоизоляционными материалами, чтобы снизить уровень шума и обеспечить более комфортные условия для пациента во время обследования.
Используйте датчики и системы автоматического мониторинга уровня изоляции, чтобы своевременно обнаруживать возможные отклонения и устранять их, не дожидаясь поломки или аварийной ситуации.
Обучайте персонал правильным методам работы с оборудованием, соблюдению стандартов изоляции и безопасной эксплуатации, что минимизирует риск accidental contact и повышает уровень доверия к процедуре.
Дополнительные модули и крепления: расширение функций аппаратуры
Используйте специализированные модули для расширения возможностей МРТ, такие как приборы для проведения магнитно-резонансной спектроскопии или концентраторы для увеличения зоны сканирования. Это позволяет адаптировать аппарат под разные клинические задачи без необходимости приобретения нового оборудования.
Крепления для различного типа датчиков и катетеров обеспечивают стабильность и точность результатов, особенно при сложных исследованиях или специфических процедурах. Бысткий монтаж и демонтаж позволяют снизить время обслуживания и повысить эффективность работы клиники.
Модули интегрируются с базовым оборудованием через специализированные интерфейсы, обеспечивающие надежную связь и передачу данных. Выбирайте совместимые компоненты, чтобы избежать сбоев и обеспечить стабильную работу системы.
Обратите внимание на наличие мобильных креплений, позволяющих быстро перестраивать конфигурацию аппарата под разные требования. Это особенно актуально для многофункциональных моделей, где важна гибкость в использовании.
Не забывайте про расширение функциональности за счет дополнительных программных модулей, например, для обработки изображений или автоматической оценки результатов. Они помогают ускорить постановку диагноза и повысить точность исследований.
